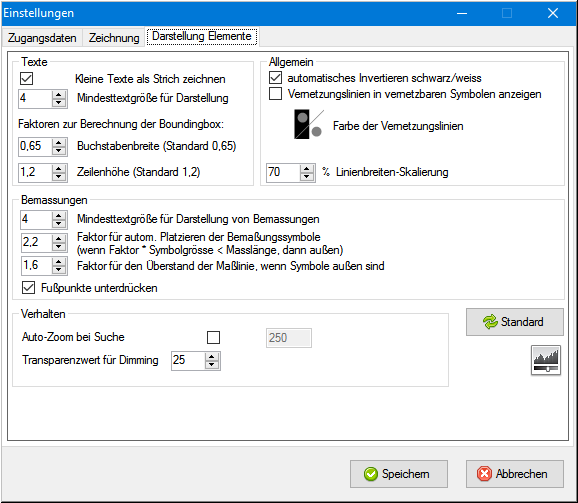

Texte

- kleine Texte als Strich darstellen

-

Wird beim Herauszoomen eine bestimmte Größe bei Texten unterschritten, werden diese als Strich dargestellt.


- Mindesttextgröße für Darstellung

-

minimal erforderliche Größe eines Zeichens in Pixel für die Darstellung

- Faktor Buchstabenbreite

-

Beeinflusst die Breite der Boundingbox


- Standard - 0,65

- Bei Werten kleiner 0,65 wird die Boundingbox
  schmaler als der Text.
- Bei Werten größer 0,65 wird die Boundingbox
  breiter als der Text.

- Faktor Zeilenhöhe

-

Beeinflusst die Höhe der Boundingbox, wenn automatischer Zeilenabstand ausgewählt ist


- Standard - 1,2

- Bei Werten kleiner 1,2 wird die Boundingbox
  flacher als der Text.
- Bei Werten größer 1,2 wird die Boundingbox
  höher als der Text.

Bemaßungen

- Mindesttextgröße für Darstellung von Bemaßungen

-

minimal erforderliche Zeichengröße des Bemaßungstextes in Pixel für die Darstellung der Bemaßung

- Faktor für autom. Platzieren der Bemaßungssymbole

-

legt die Bedingungen für das autom. Umschalten von innenliegenden nach außenliegenden Bemaßungssymbolen fest

- Faktor für den Überstand der Maßlinie, wenn Symbole außen sind

-

legt die Vergrößerung des Überstandes der Maßlinie bei außenliegenden Bemaßungssymbolen fest

- Fußpunkte unterdrücken

-

blendet Fußpunkte von Bemaßungen aus

Allgemein

- autom. Invertieren schwarz/weiß

-

invertiert die Objektfarben autom. in Abhängigkeit von der Hintergrundfarbe

- Vernetzungslinien in vernetzbaren Symbolen anzeigen

-

zeigt die s.g. Vernetzungslinien bei Symbolen, die vernetzbar sind, an

- Farbe der Vernetzungslinien

-

Farbauswahlmöglichkeit für Vernetzungslinien

- % Linienbreiten-Skalierung

-

Linien, deren Stärke größer 1 Pixel ist, werden entsprechend dem eingestellten Wert für Skalierung dargestellt.

Verhalten

- Auto-Zoom bei Suche

-

begrenzt die Zoomstufe bei der Anzeige von Suchergebnissen.

- Transparenzwert für Dimming

-

Legt die Transparenz in % fest, mit der die Objekte des Layers und ihm untergeordneter Layer bei Auswahl der Funktion Dimmen in dessen Kontextmenü dargestellt werden.
